白云石破碎機

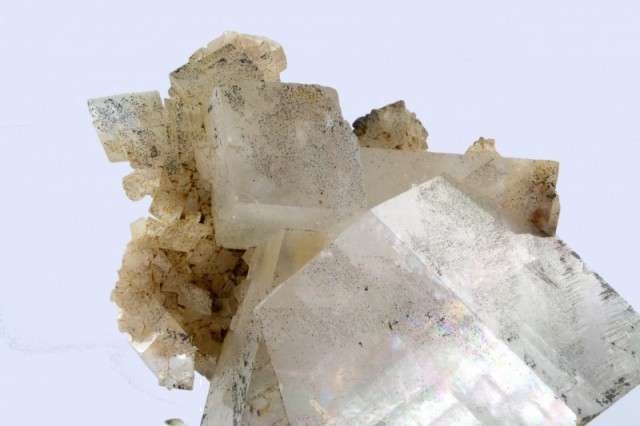

白云石晶體屬三方晶系的碳酸鹽礦物成因的白云巖常與菱鐵礦層、石灰?guī)r層成互層產出。在湖相沉積物中，白云石與石膏、硬石膏、石鹽、 鉀石鹽等共生。白云石是組成白云巖和白云質灰?guī)r的主要礦物成分。白云石可用于建材、陶瓷、玻璃和耐火材料、化工以及農業、環保、節能等領域。主要用作堿性耐火材料和高爐煉鐵的熔劑；生產鈣鎂磷肥和制取硫酸鎂；以及生產玻璃和陶瓷的配料。

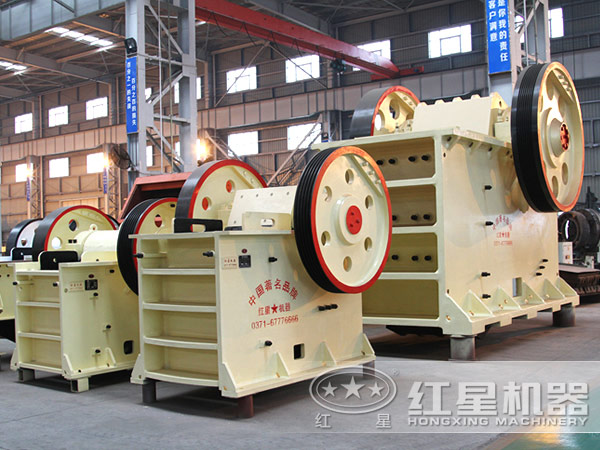

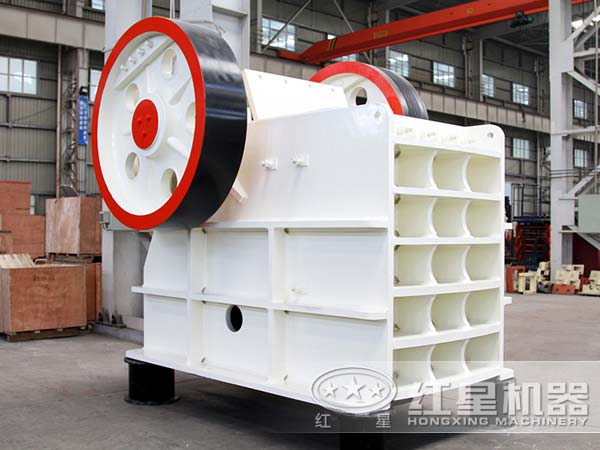

圖片實拍

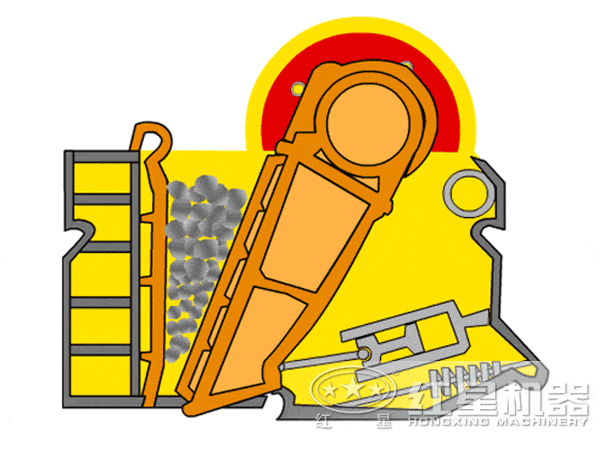

工作原理

在將巨大白云石破碎成小白云石塊的過程中，白云石物料從頂部入口倒入含有顎齒的破碎室，顎齒以巨大力量將物料頂向室壁，將之破碎成更小的石塊。支持顎齒運動的是一根偏心軸，此偏心軸貫穿機身構架。偏心運動通常由固定在軸兩端的飛輪所產生。飛輪和偏心支持軸承經常采用球面滾子軸承，軸承必須承受巨大的沖擊載荷，磨蝕性污水和高溫。最后破碎后的白云石從排料口中排出。

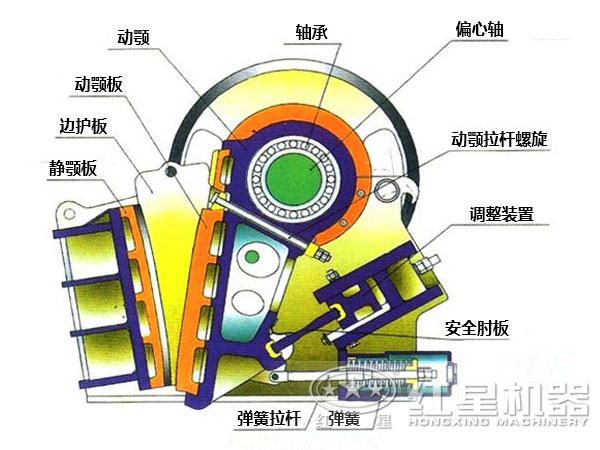

部件組成

1、機架。機架是由前墻、后墻、側墻和導軌部件組成。在工作中受到很大的沖擊載荷，因此它應具有足夠的強度和剛度，并經有限元分析計算校核。

2、動顎 。動顎是支承齒板且直接參與破碎礦石的部件，為了減輕動顎的重量，本設計采用非箱型（動顎在工作中承受很大的拉力）。

3、齒板。白云石破碎機中直接與礦石接觸的零件，結構雖然簡單，但它對提高顎式破碎機生產率、比能耗、產品粒度組成和粒度以及破碎力等都會影響，齒板承受很大的沖擊力，因此磨損得非常厲害。

4、肘板。肘板是結構較簡單的零件，但其作用卻非常的重要。為提高傳動效率，減少磨損，延長其使用壽命，大多數可采滾動型結構。

5、飛輪。飛輪用以存儲動顎空形程時的能量，再用于工作行程，使機械的工作負荷趨 于均勻。帶輪也起著飛輪的作用。

性能優勢

1、白云石破碎機利用顎板壓住物料進，活動顎板要部分地和物料一起作向下運動，從而加速了出料速度，提高了生產能力，實踐證明，比其它破碎機生產能力高20%-30%。

2、經調查白云石破碎機在產小時可1000噸，每噸可節省電費，達到20%，約每年可節約電費十幾萬元，比其它破碎設備節能多。

3、采用了變齒角曲線型腔形，并通過合理的設計腔形各部分的陵角和長度來實現滿腔破碎，不僅保證了機器產品粒形均勻，更是提高了機器的通過能力。

4、安全性能高，采用了多功能機械、液壓、電氣保護系統等技術。當機器過載時，機械保護安全離合器迅速使白云石破碎機的主軸和帶輪脫開，使機器空轉，同時發出警報。

技術參數
