應用范圍 ：應用于建材、冶金、耐火材料、水泥、化工、礦山等行業中。
復擺式顎式破碎機與傳統設備的不同在于設備裝置，液壓保護裝置包括與肘板相連的油缸，油缸導向支承裝置和液壓控制回路，這樣在破碎工作中，降低故障率及提高產量。

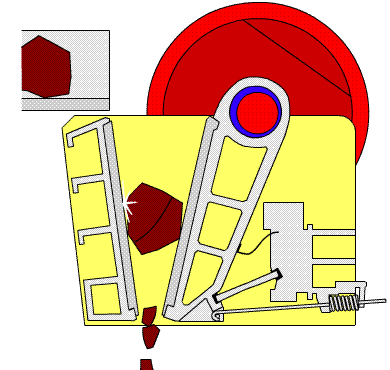

復擺式顎式破碎機的工作原理，是由電機帶動動顎在做平面復雜運動時，有時會靠近定顎板，有時會離開定顎板，在這個過程中就形成了空間不斷變化的破碎室，物料在壓碎的過程中，會有研磨、折斷發生。動顎的平面復雜運動會使物料受到向下的力的作用，物料就會在破碎室被壓碎，并且被壓碎的物料會從排料口排出。

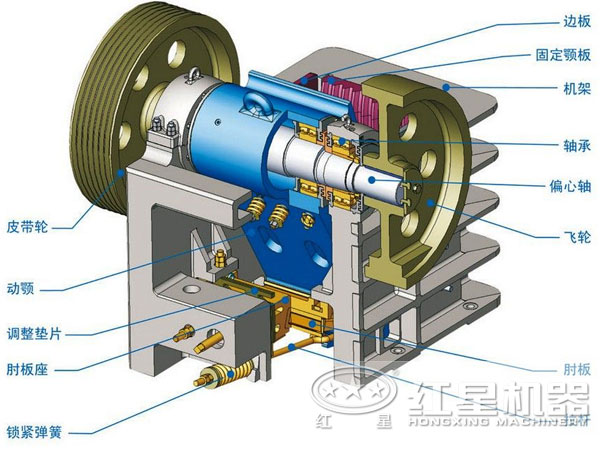

1、襯板： 復擺式顎式破碎機襯板材質一般是采用ZGMn13，是直接與礦石接觸的零件，雖然結構簡單，其作用強磊，同時還能保持設備其它配件。
2、推力板：其結構組成主要有兩種形式組裝式和整體式結構。然而推力板在復擺式顎式破碎機中起著非常重要的作用有傳遞動力、保險作用和調整排料口大小的作用。
3、動鄂：動鄂是由鄂床和鄂板組成，鄂板是工作部分，用螺栓和楔鐵固定在鄂床上。動鄂顎床懸掛在周上，要有足夠的強度和剛度，以承受破碎反力，因而大多是鑄鋼或鑄鐵件。
4、偏心軸：偏心軸是復擺式顎式破碎機的主軸，受有巨大的彎扭力，采用高碳鋼制造。偏心部分須精加工、熱處理、軸承襯瓦用巴氏合金澆注。偏心軸一端裝帶輪，另一端裝飛輪。
1、配件優勢——破碎腔深而無死區，使得進入破碎腔內的所有物料都可以接受高產的破碎，這就大大提高了破碎的效率和產量。
2、成本低——消耗低于其它設備1.5倍： 復擺式顎式破碎機 動顎在上端及下端的運動不同步，交替在進行壓碎及排料，因而功率消耗均勻。
3、處理能高——能勝含水量物料： 復擺式顎式破碎機動顎的垂直行程過程相對較大，這對于排料、特別是排出粘性及潮濕物料有利。
| 型號 | 進料口尺寸 (mm） | 最大進料粒度 (mm) | 排料口調整范圍 (mm) | 處理能力(t/h) | 偏心軸轉速(r/min) | 電機功率 (kw) | 外形尺寸 （長×寬×高） (mm) |
| PE 150×250 | 150×250 | 125 | 10-40 | 1-3 | 268 | 4P 5.5 | 760×700×860 |
| PE 200×300 | 200×300 | 180 | 15-50 | 2-6 | 260 | 4P 7.5 | 915×780×990 |
| PE 200×350 | 200×350 | 180 | 18-60 | 3-10 | 276 | 4P 11 | 1000×914×1112 |
| PE 250×400 | 250×400 | 210 | 20-70 | 5-21 | 300 | 6P 15 | 1100×1032×1285 |
| PE 400×600 | 400×600 | 340 | 40-100 | 16-64 | 270 | 6P 30 | 1623×1736×1615 |
| PE 500×750 | 500×750 | 425 | 50-100 | 40-110 | 268 | 6P 55 | 1920×1850×1920 |
| PE 600×750 | 600×750 | 500 | 150-200 | 80-240 | 268 | 6P 55 | 2020×1850×1920 |
| PE 600×900 | 600×900 | 500 | 65-160 | 50-160 | 254 | 6P 55 | 2530×1900×2340 |
| PE 750×1060 | 750×1060 | 630 | 80-180 | 110-320 | 245 | 8P 110 | 2680×2380×2785 |
| PE 900×1200 | 900×1200 | 750 | 100-200 | 220-380 | 208 | 8P 110 | 3470×2876×3330 |
| PE 1200×1500 | 1200×1500 | 1020 | 150-350 | 400-1000 | 180 | 8P 160-245 | 4850×3220×3680 |
| PE 1500×1800 | 1500×1800 | 1200 | 220-350 | 500-1200 | 180 | 8P 280-380 | 5160×3660×4248 |
| PEX 150×750 | 150×750 | 120 | 18-48 | 8-25 | 320 | 4P 15 | 1170×1575×1030 |
| PEX 250×750 | 250×750 | 210 | 25-60 | 13-35 | 320 | 6P 22 | 1550×1730×1470 |
| PEX 250×1000 | 250×1000 | 210 | 25-60 | 16-52 | 330 | 6P 30 | 1580×2006×1390 |
| PEX 250×1200 | 250×1200 | 210 | 25-60 | 20-61 | 330 | 6P 37 | 1780×2214×1430 |
| PEX 300×1300 | 300×1300 | 250 | 20-90 | 16-105 | 300 | 6P 55 | 2210×2320×1723 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
