簡擺式破碎機

1-2200t/h 生產能力：

120-1500㎜ 進料粒度：

應用范圍：水泥、化工、礦山、冶金、礦山、耐火材料、道路建設等領域。

簡擺式破碎機是我公司新推出的大型破碎機，也叫粗破機，由于它結構簡單、價格低廉、操作簡單、堅固耐用、維護容易等優點，一面世便俘獲了大批客戶的芳心。主要在冶金、礦山、建筑、交通、水泥等部門，作為粗碎、中碎抗壓強度在300Mpa以下的各種礦石或巖石使用。

破碎機圖片展示

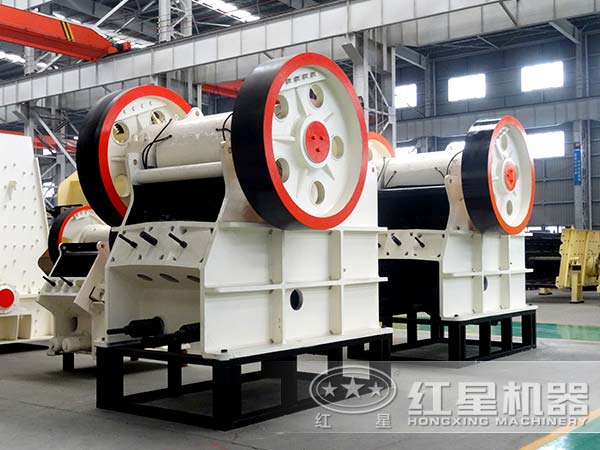

簡擺式破碎機

69型簡擺式破碎機

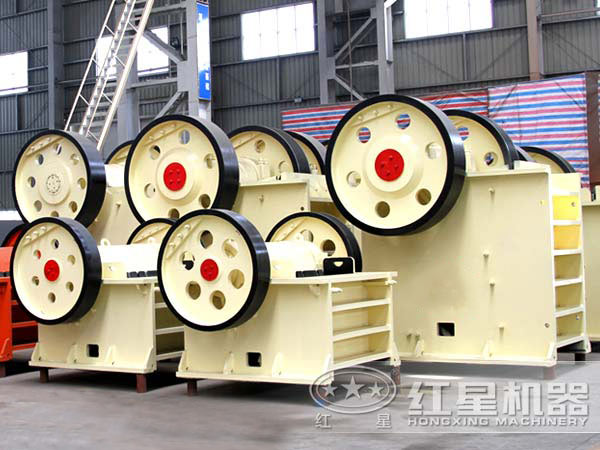

設備的多少種規格展現

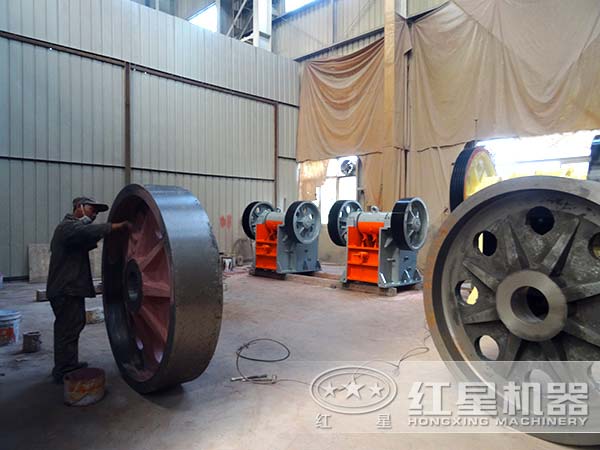

簡擺式破碎機加工車間

設備結構組成

簡擺式破碎機是單動顎的破碎機，在行業內又被稱為粗破。單擺式破碎機的主要結構有機架、偏心軸、大皮帶輪、飛輪、動顎、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定顎板與活動顎板等組成，其中肘板還起到保險作用。

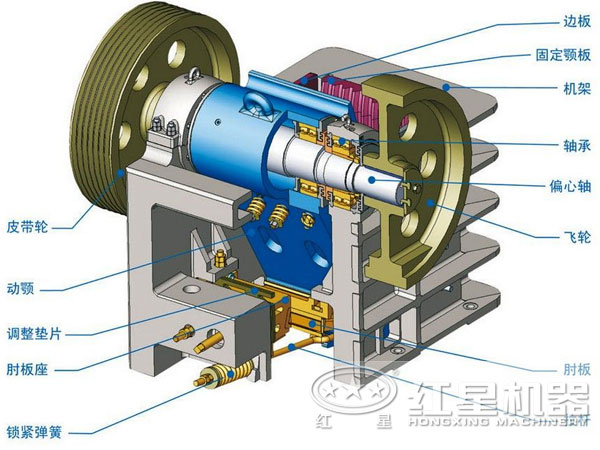

簡擺式破碎機結構示意圖

工作原理

當簡擺式破碎機工作時，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與其同時物料被壓碎或劈碎，達到破碎的目的；當動顎下行時，肘板與動顎夾角變小，動顎板在拉桿，彈簧的作用下，離開固定顎板，此時已破碎物料從破碎腔下口排出。隨著電動機連續轉動而破碎機動顎作周期運動壓碎和排泄物料，實現批量生產。

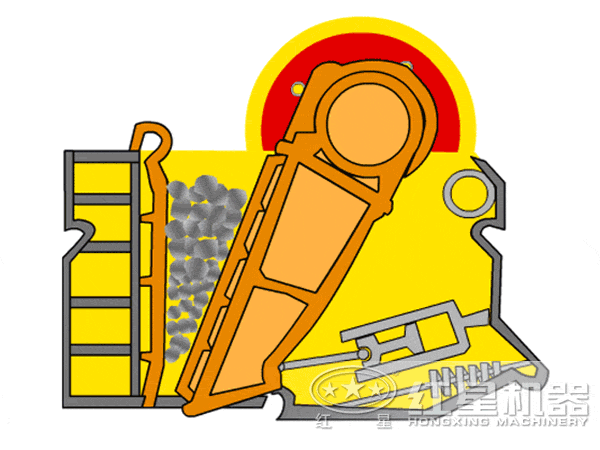

簡擺式破碎機原理

產品性能優勢

結構合理

整機結構合理，破碎腔內充滿程度好，所裝物料塊受到均勻破碎。

性能穩定

潤滑系統采用先進的技術研制，安全可靠，部件更換方便，保養工作量小，投資成本低。

配件壽命長

采用了無摩擦制砂機理，物料在粉碎過程中，顎板對物料的作用為純擠壓力而無相對滑動。因此，顎板使用壽命要比其它大型破碎設備提高5~ 10倍。

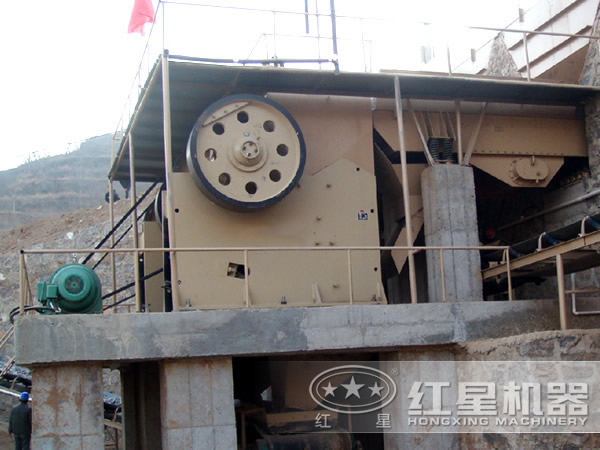

簡擺式破碎機工作現場

河南新鄉一設備加工現場

技術參數

型號	進料口尺寸 (mm）	最大進料粒度 (mm)	排料口調整范圍 (mm)	處理能力(t/h)	偏心軸轉速(r/min)	電機功率 (kw)	外形尺寸（長×寬×高） (mm)
PE 150×250	150×250	125	10-40	1-3	268	4P 5.5	760×700×860
PE 200×300	200×300	180	15-50	2-6	260	4P 7.5	915×780×990
PE 200×350	200×350	180	18-60	3-10	276	4P 11	1000×914×1112
PE 250×400	250×400	210	20-70	5-21	300	6P 15	1100×1032×1285
PE 400×600	400×600	340	40-100	16-64	270	6P 30	1623×1736×1615
PE 500×750	500×750	425	50-100	40-110	268	6P 55	1920×1850×1920
PE 600×750	600×750	500	150-200	80-240	268	6P 55	2020×1850×1920
PE 600×900	600×900	500	65-160	50-160	254	6P 55	2530×1900×2340
PE 750×1060	750×1060	630	80-180	110-320	245	8P 110	2680×2380×2785
PE 900×1200	900×1200	750	100-200	220-380	208	8P 110	3470×2876×3330
PE 1200×1500	1200×1500	1020	150-350	400-1000	180	8P 160-245	4850×3220×3680
PE 1500×1800	1500×1800	1200	220-350	500-1200	180	8P 280-380	5160×3660×4248
PEX 150×750	150×750	120	18-48	8-25	320	4P 15	1170×1575×1030
PEX 250×750	250×750	210	25-60	13-35	320	6P 22	1550×1730×1470
PEX 250×1000	250×1000	210	25-60	16-52	330	6P 30	1580×2006×1390
PEX 250×1200	250×1200	210	25-60	20-61	330	6P 37	1780×2214×1430
PEX 300×1300	300×1300	250	20-90	16-105	300	6P 55	2210×2320×1723
