節能烘干機實則上就是指回轉烘干機，其主要適用于選礦、建材、冶金、化工等部門，用于烘干一定濕度或粒度的物料，如各種礦石、礦渣、煤泥、脫硫石膏等。以下將是對節能烘干機的詳細介紹，為用戶后期投資選購作參考。
一套完整的節能烘干機設備主要由回轉體、揚料板、傳動裝置、支撐裝置及密封圈等部件組成。其主體部分主要由筒體、前輥圈、后輥圈、齒輪、擋輥；拖輥、小齒輪、出料部分、揚板、減速機、電機、熱風道、進料溜槽、爐體等部分組成。具體節能烘干機內部結構如下圖所示：

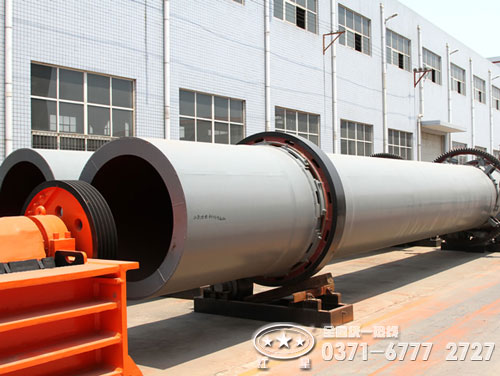

1、烘干效果好——物料在內筒與熱氣流以輻射、對流、傳導形式進行熱交換等形式工作，使設備的表面積比其它烘干機減少30%以上；
2、操作控制強——實際操作中節能烘干機可采用電腦自動控制，可實現遠程控制，操作簡便；
3、高產節能性強——節能烘干機采用新型傳動裝置，相比一般污泥烘干機，節約用煤量近20%，為客戶節約成本；
4、適用范圍廣——節能烘干機應用范圍非常寬廣，如煤、油、氣三種，廣泛應用于粘土、煤、礦渣、鐵粉等各種原材料的烘干。
節能烘干作業時，在回轉烘干機設備底部溫度達400℃-800℃狀態下，物料由提升機從喂料口喂入，在重力作用下由經過打散，破碎，分散裝置均布在轉筒烘干機內部流動（保證了物料在烘干機內部的熱交換效果）。熱氣體由下部熱風爐生成，從下向上運動，與物料相接觸，通過熱傳導，對流，輻射等多種方式將熱量傳遞給物料，從而使物料溫度不斷升高，水分不斷被蒸發，最終符合水分要求的物料從下部出口卸料，帶著水蒸汽的氣體由煙囪被風機抽出。
|
規格 （直徑×長度） |
筒體容積 （m3） |
生產能力 （t/h） |
安裝斜度 （%） |
最高進氣溫度 （℃） |
主電動機 （kw） |
總重量 （t） |
| Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
| Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
| Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
| Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
| Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
| Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
| Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
| Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
| Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
| Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
| Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
| Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
| Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
| Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
| Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
| Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
| Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
| Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
| Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
間接傳熱烘干機
| 筒徑×筒長 項目 | 外筒內徑 | 內筒內徑 | 筒體長度 | 筒體容積（m3） | 筒體斜度 | 揚料板型式 | 最高進氣溫度（℃） | 外形尺寸 |
| Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | 升舉式 | 850 | 16.2×2.7×2.7 |
| Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
| Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
| Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | 升舉式 | 850 | 22.5×2.7×2.7 |
| Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
| Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
| Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | 升舉式 | 850 | ---- |
| Φ2.2×23m | 23 | 63.61 | ||||||
| Φ2.2×25m | 25 | 69.15 |
紅星機器是一家專業生產礦山設備的廠家，其生產的節能烘干機設備制造工藝成熟、配套設施完善，型號種類齊全，價格合理優惠，產品售后有保障，再者，我公司也能夠根據客戶的特殊要求，為客戶量身制定詳細的項目設計方案，并提供合理的設備選型配置等等，確保讓客戶實現低投入高收益。心動不如行動，如有需要，均可免費咨詢紅星節能烘干機型號、價格等設備具體信息，或者您也可直接來我公司進行實地的參觀考察。具體參觀地址：鄭州高新技術產業開發區梧桐街與紅松路交叉口中國高端礦機生產出口基地園區 河南紅星機器有限公司
