一、濕式磁選機

濕式磁選機又稱筒式濕式磁選機，適用于粒度3mm以下的磁鐵礦、磁黃鐵礦、焙燒礦、鈦鐵礦、煤、非金屬礦等物料的磁選生產中。我公司生產的濕式磁選機采用國內高性能磁性材料，利用專業的聚磁原理設計，達到了目前國內較理想的磁選效果。

濕式磁選機

二、濕式磁選機特點

1、處理能力大：濕式磁選機采用包裹式開放磁系，物料不裹團，無堵塞現象，因此處理能力大，單臺初選機的處理原礦量可達50噸以上，還可多機并聯使用，可成倍提高產量。

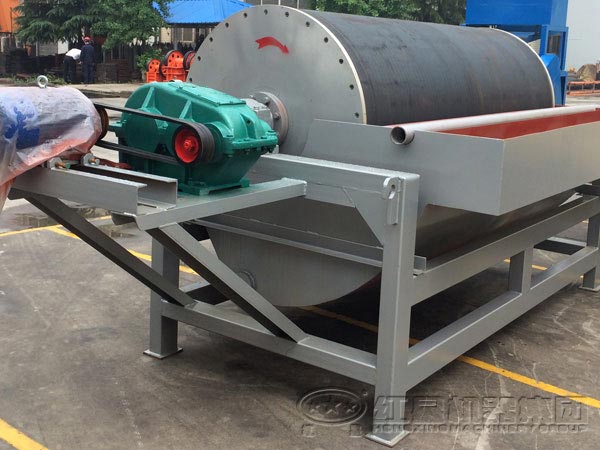

濕式磁選機圖片

2、節能降耗：根據不同礦物磁性率的大小，遵守化回收理念，可有效的降低企業生產成本、減少消耗、增加選礦廠的經濟效益。

三、濕式磁選機結構

濕式磁選機主要由圓筒、輥筒、刷輥、磁系、槽體、傳動部分6部分組成。圓筒由2-3mm不銹鋼板卷焊成筒，端蓋為鑄鋁件或工件，用不銹鋼螺釘和筒相連。電機通過減速機或直接用無極調速電機，帶動圓筒、磁輥和刷輥?zhàn)骰剞D(zhuǎn)運動。

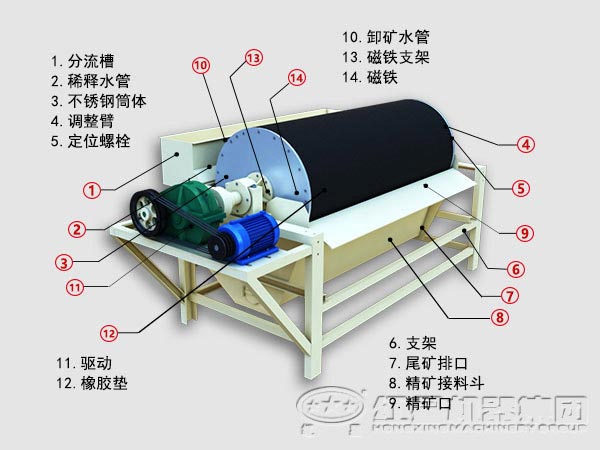

濕式磁選機結構

濕式磁選機磁系為開放式磁系，裝在圓筒內和裸露的全磁。磁塊用不銹鋼螺栓裝在磁軛的底板上，磁軛的軸伸出筒外，軸端固定有拐臂。扳動拐臂可以調整磁系偏角，調整合適后可以用拉桿固定。槽體的工作區域用不銹鋼板制造，機架和槽體的其他部分用普通鋼材焊接。

四、濕式磁選機工作原理

礦漿經給礦箱流入槽體后，在給礦噴水管的水流作用下，礦粒呈松散狀態進入槽體的給礦區。在磁場的作用，磁性礦粒發生磁聚而形成“磁團”或“磁鏈”，“磁團”或“磁鏈”在礦漿中受磁力作用，向磁極運動，而被吸附在圓筒上。由于磁極的極性沿圓筒旋轉方向是交替排列的，并且在工作時固定不動，“磁團”或“磁鏈”在隨圓筒旋轉時，由于磁極交替而產生磁攪拌現象，被夾雜在“磁團”或“磁鏈”中的脈石等非磁性礦物在翻動中脫落下來，被吸在圓筒表面的“磁團”或“磁蓮”即是精礦。精礦隨圓筒轉到磁系邊緣磁力較弱處，在卸礦水管噴出的沖洗水流作用下被卸到精礦槽中，如果是全磁磁輥，卸礦是用刷輥進行的。非磁性或弱磁性礦物被留在礦漿中隨礦漿排出槽外，即是尾礦。

五、濕式磁選機參數

型號	筒徑	筒長 （mm）	圓筒轉速（r/min）	給料粒度	處理量（t/h）	功率
CTB6012	600	1200	<35	2-0	10-20	1.5
CTB6018	600	1800	<35	2-0	15-30	2.2
CTB7518	750	1800	<35	2-0	20-45	2.2
CTB9018	900	1800	<35	3-0	40-60	3
CTB9021	900	2100	<35	3-0	45-60	3
CTB9024	900	2400	<28	3-0	45-70	4
CTB1018	1050	1800	<20	3-0	50-75	5.5
CTB1021	1050	2100	<20	3-0	50-100	5.5
CTB1024	1050	2400	<20	3-0	60-120	5.5
CTB1218	1200	1800	<18	3-0	80-140	5.5
CTB1224	1200	2400	<18	3-0	85-180	7.5
CTB1230	1200	3000	<18	3-0	100-180	7.5
CTB1530	1500	3000	<14	3-0	170-280	11
