鄂式破碎機常用過載保護裝置分析

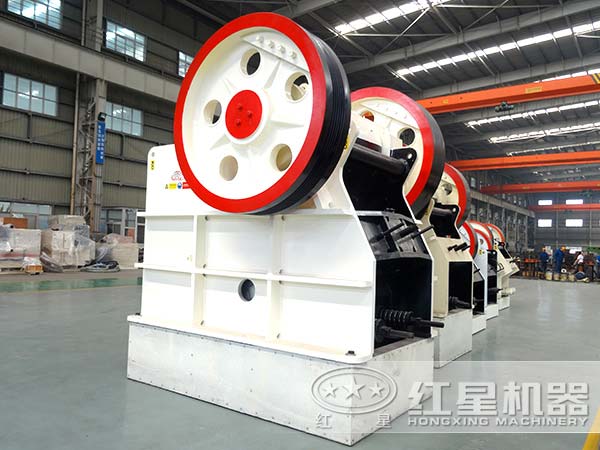

影響鄂式破碎機工作的因素很多，但是過載問題的影響較為常見。當待破碎物料強度超過300MPa的時候，如果沒有安全可靠的過載保護裝置，設備的正常運行就無法得到保障，破碎機的各種主要部件出現破損便不可避免。紅星重工認為，當前市場上，鄂式破碎機常用的過載保護裝置主要有以下三種：

肘板折斷式過載保護裝置

該過載保護裝置主要是在肘板的上面設定一個強度低、容易診斷的點。一旦鄂式破碎機發生了過載問題，該“點”便會由于應力急劇上升至其承受極限值而“被迫”折斷，破碎機的動力傳遞因?yàn)橹獍宓臄嗔讯詣?dòng)切斷，進而避免破碎機的關鍵部件出現損傷。但是肘板一般為鑄鐵材質，無法精確地計算和控制它的機械波能動性，更無法對其折斷點進行準確地定量控制，所以有時會發生過載而無法保護的問題。而且一旦肘板破裂，則需要停機進行必要的清理和換裝，作業流程會因此而中斷。

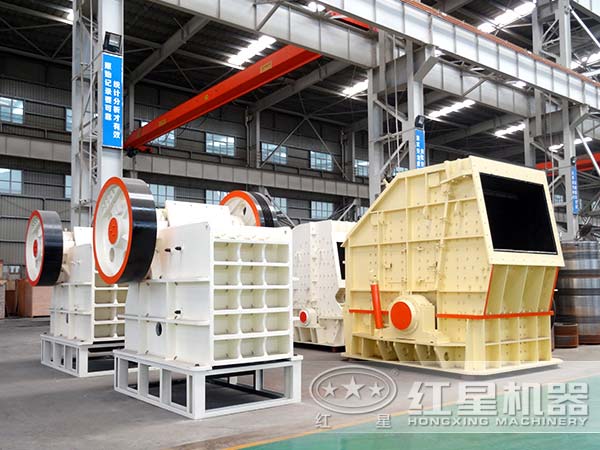

飛輪限矩保護裝置

該保護裝置主要由液壓摩擦離合器、彈簧摩擦離合器、安全銷等裝置構成，目前在簡擺式鄂式破碎機上面獲得了較多的應用。摩擦離合器的主要功能是確保力矩始終保持在正常的范圍內。一旦破碎機過載，便會達到臨界轉矩，飛輪便會在軸上進行自由地滑動，避免力矩傳遞超過允許值。但是，溫度等外界條件會限制該保護裝置的工作可靠性，并且一旦過載，后續的清障、維修等工作比較繁瑣。

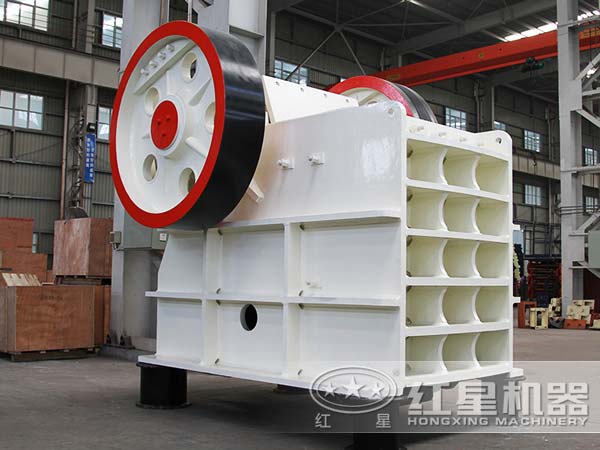

液壓過載保護裝置

該保護裝置主要由工作缸、儲能器、柱塞式噴油泵、凸輪裝置、油壓調節裝置、動作閥、過濾器、油箱等組成。定鄂靜止不動，固定在設備箱體內壁上。電動機通過皮帶輪，帶動偏心輪轉動，從而帶動動鄂做復擺運動，破碎物料。液壓缸活塞桿和襯板相連，和彈簧拉桿鉸接在動鄂下端，決定了排礦口的大小和破碎物料顆粒的大小。當破碎腔遇到破碎強度超出設定值的物料時，液壓缸活塞迅速向后回縮，增大排礦口，使得高強度的物料從排礦口排出。當高強度的物料靠自身重量自動排下后，液壓控制系統迅速動作，向液壓缸右腔供油，使得活塞左移至極限位置，恢復常態工作。

鄂式破碎機的工作負荷具有非常大的波動性，特別是工作峰值負荷通常是正常工作狀態的3倍至4倍左右，因此，鄂式破碎機的過載保護裝置設計必須要可靠、穩定且反應靈敏。
