紅星新型錘式破碎機中的佼佼者：單轉子錘式破碎機

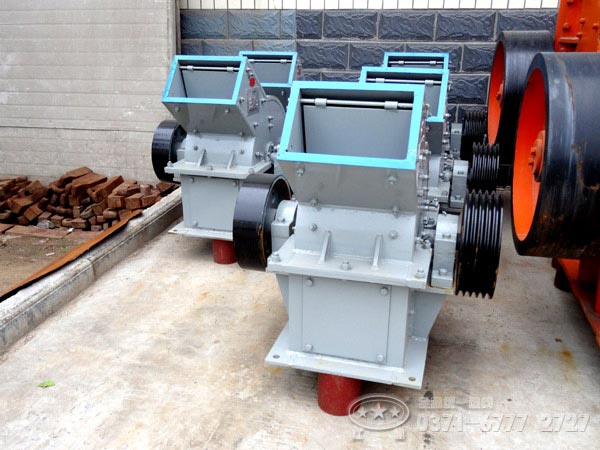

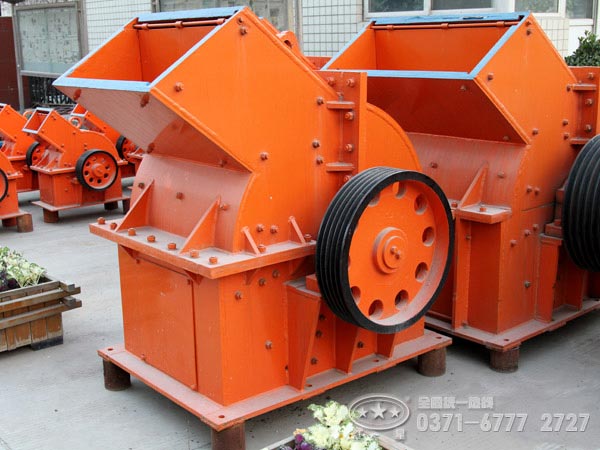

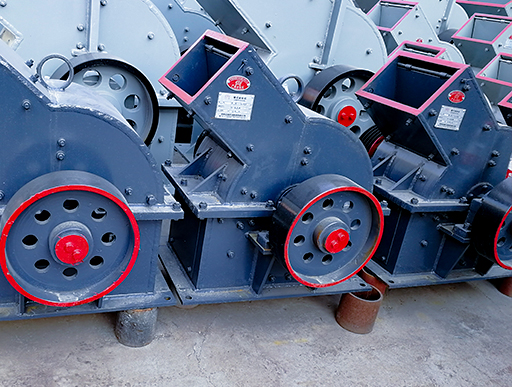

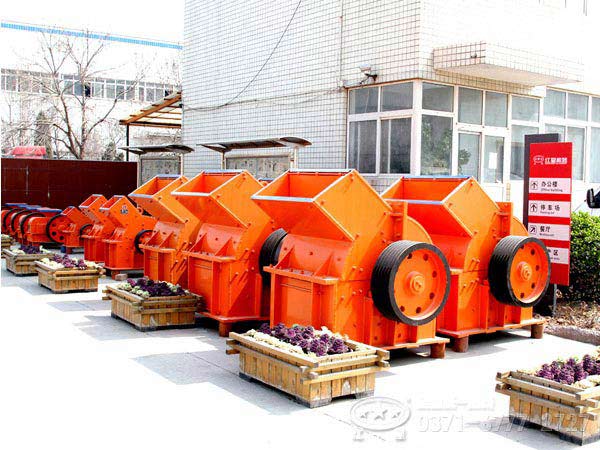

單轉子錘式破碎機是錘式破碎機的一種，都是臥式轉子類破碎機，它分為可逆式和不可逆式兩種類型。

可逆式錘式破碎機的轉子首先向某一方向旋轉，對物料進行破碎。該方向的襯板、篩板和錘子端部即受到磨損。磨損到一定程度后，使轉子反方向旋轉，此時紅星破碎機利用錘子的另一端及另一方的襯板和篩板工作，從而連續工作的壽命幾乎可提高一倍。單轉子不可逆錘式破碎機的轉子只能向一個方向旋轉。當錘子端部磨損到一定程度后，必須停車調換錘子的方向(轉180°)或更換新的錘子。

單轉子錘式破碎機機殼由上下兩部分組成，分別用鋼板焊成，各部分用螺栓連接成一體。襯板由高錳鋼制成，襯板磨損后可以拆換。為了便于檢修、調整和更換篩條，機殼的前后兩面均開有檢修孔。為了便于更換錘子，機殼的兩側壁也開有檢修孔。紅星破碎機的主軸上安裝有數排圓盤，在轉子圓盤上有兩排銷孔，當錘子端部磨損后可以把銷軸插在外圈孔內，從而調整錘子與篩條之間的間隙。錘子用銷軸鉸接在各排圓盤之間，為了防止圓盤和錘子的軸向竄動，在圓盤兩端用壓緊錘盤和銷緊螺母固定。轉子兩端支承在滾動軸承上，軸承用螺栓固定在機殼上。主軸與電動機用彈性聯軸器直接聯接。為了使轉子運轉平穩，在主軸的另一端裝有飛輪。

圓弧狀卸料篩板安裝在轉子下方，篩條的兩端裝在橫梁上，外部的篩條用壓板壓緊，篩條排列方向與轉子運動方向垂直。篩條間隙由篩條中間凸出部分形成。為了便于物料的排出，篩條之間構成向外擴大的篩縫，同時還向轉子方向傾斜。在進料部分還安裝有打擊板，是首先承受物料沖擊和磨損的地方。打擊板由托板和襯板等部件組裝而成。托板是用鋼板焊接的，上面的襯板是高錳鋼鑄件，組裝后用兩根軸架裝在紅星破碎機的機體上。進料角度可用調整螺栓進行調整，襯板磨損后可以更換。錘子是以鉸鏈方式裝在銷軸上，由于是自由懸掛的，在高速旋轉時錘子向外張開，當遇上難碎物件時，能沿銷軸回轉，從而避免機件損壞，起著保護作用。當難碎物件(如鐵物)進入破碎腔時，在錘子的打擊下，非破碎物被錘子排至篩條的未端，并定期由特設的孑L中取出，避免錘子與篩條等機件損壞。另外，在傳動裝置上還裝有專門的保險裝置，利用安全銷釘，在過載時被剪斷，使電動機和破碎機轉子脫開，起到保護作用。
